【摘要】

本文簡述了工廠光伏并網后產生的電能質量問題治理解決方案，主要分析了光伏并網下電容補償柜不能正常運行進行無功補償的原因，通過南德NAD-GF光伏四象限無功補償控制器在精密合金板帶、制品研發制造公司電能質量治理項目應用的實例介紹，闡述光伏專用無功補償控制器分布式光伏并網的工廠出現無功補償柜運行邏輯混亂時性價比較高的解決方案。

【關鍵詞】

光伏并網|功率因數|無功補償|四象限無功補償控制器|SVG

【項目概況】

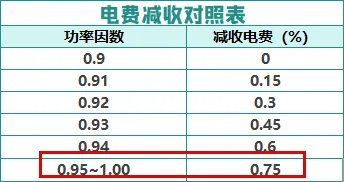

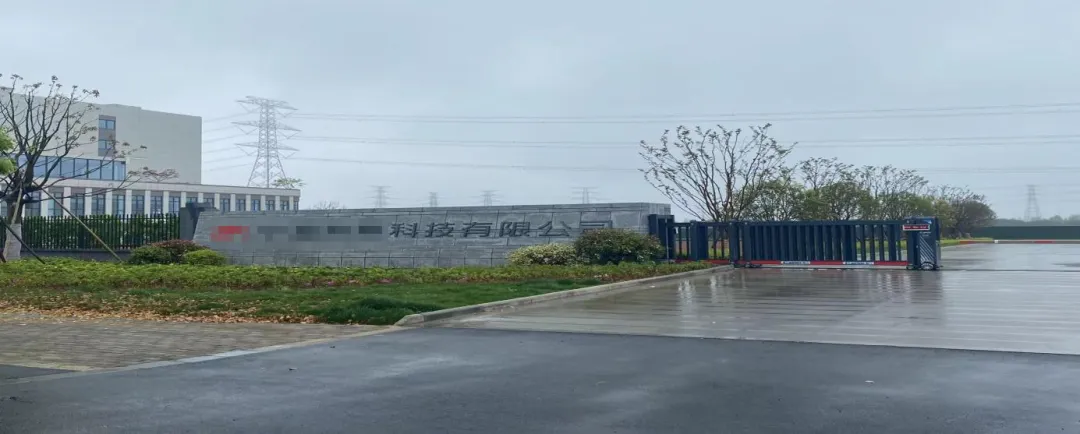

這家精密合金板帶、制品研發制造公司，擁有一臺1600KVA主變，現場配有兩臺電容補償柜，用接觸器控制電容投投切。但裝上分布式光伏后，產生光伏倒送現象，影響原有控制器對于電容的投切，導致功率因數只有0.7左右，存在著力調電費罰款。

【解決方案】

根據項目情況可以通過兩種方案解決這類問題，方案一就是將原有一象限無功補償控制器跟換成四象限無功補償控制器。方案二是配置一臺壁掛式SVG（無功靜止發生器）通過svg的控制器來控制電容補償柜。

【治理效果】

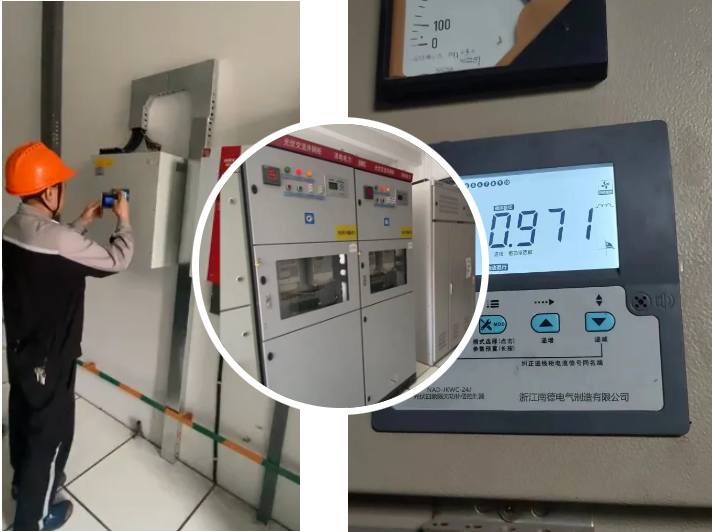

• 電容補償柜均能良好投切。
• 電網側功率因數達到1.0，負載側功率因數達到0.97，進線柜表記功率因數達到0.988滿足電網功率因數考核。

【項目涉及產品介紹】

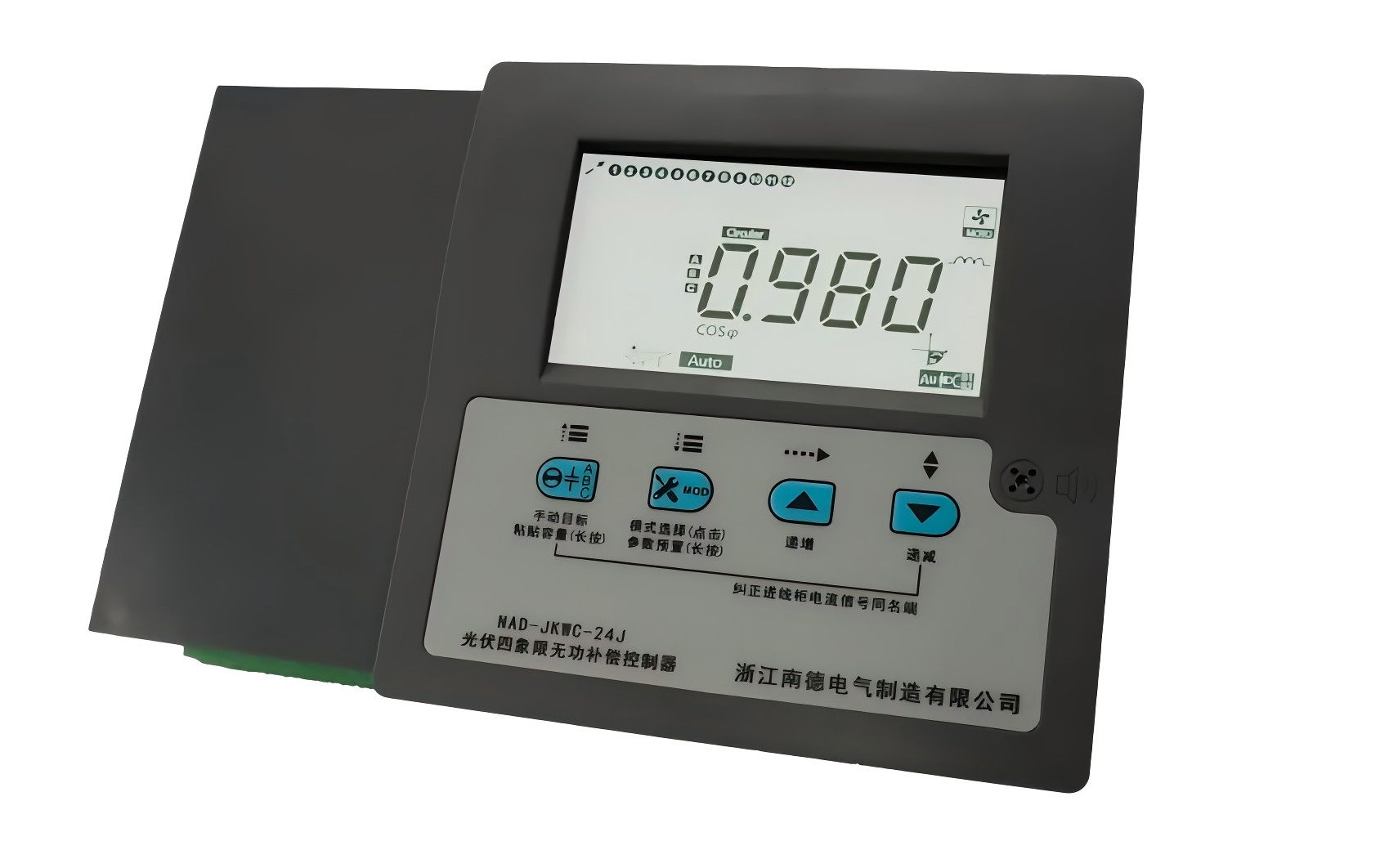

>>NAD-GF光伏四象限無功補償控制器

NADGF系列光伏系統無功補償控制器,主要用于光伏接入400V電網系統無功功率補償的自動控制。本控制器針對光伏接入系統后常規控制器無法正確顯示系統功率因數導致的投切異常做了特殊處理及優化，使之成為光伏系統必不可少的優秀的專用無功補償控制器，它的出現填補了我國在此領域的空白。可減少線損,提高變壓器的利用效率,穩定用戶的端電壓,提高供電質量,減免力調罰款。

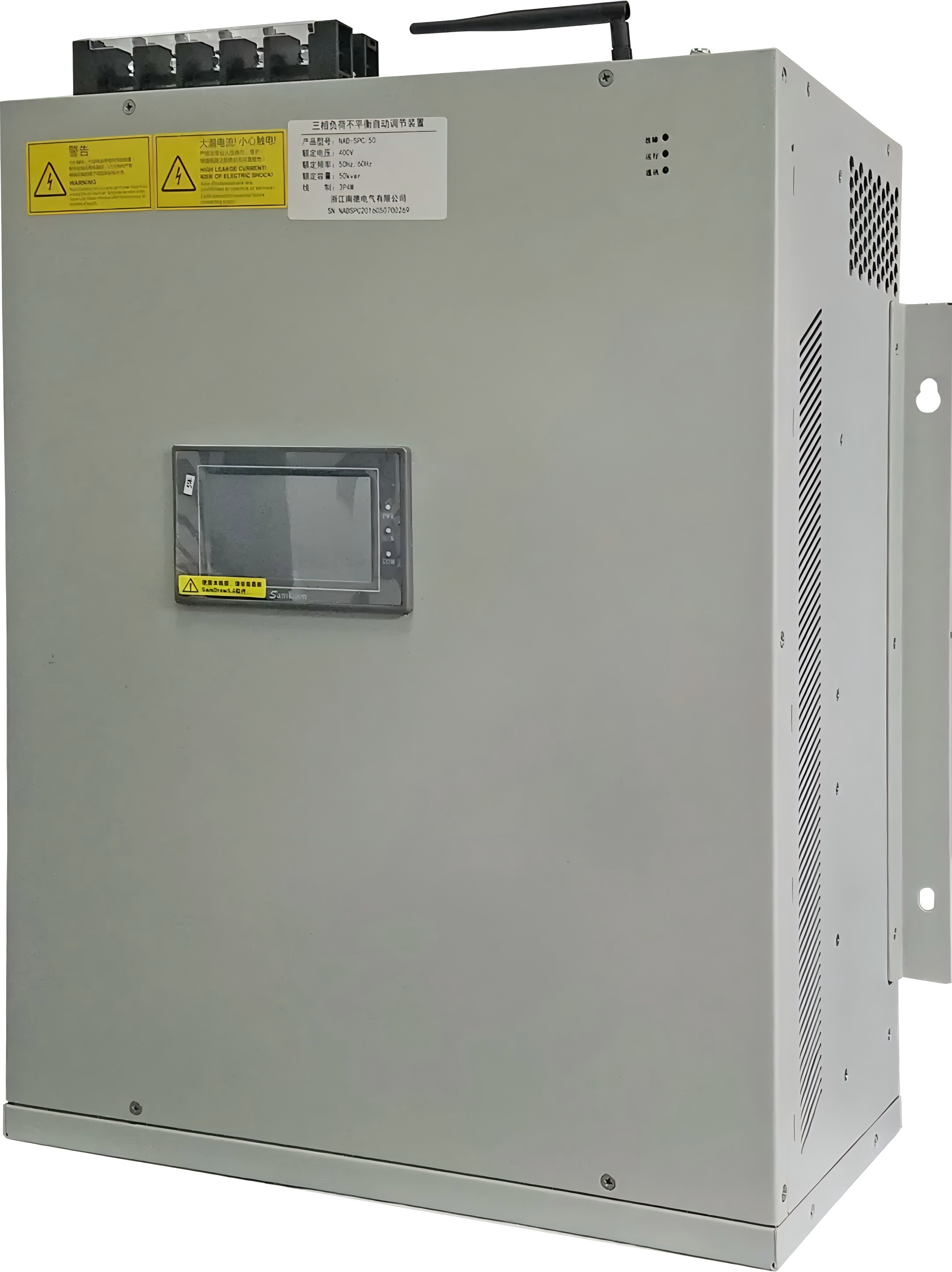

>>壁掛式SVG

南德自主研發的靜止無功發生器SVG主要針對整流器、變頻器、UPS、電弧爐、焊接設備等非線性負載推出的系列產品。主要應用于于電力、新能源充電樁、機場、通信、醫院等行業諧波十分嚴重場合的無功補償，提高功率因數，優化電能質量。能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上在吸收消除諧波的功能。
